供配電產業的發展及可靠性對國民經濟的發展起著舉足輕重的作用，全國各地重點工程項目、標志性建筑/大型公共設施等大面積多變電所用戶的急劇增加，對供配電系統的可靠性、安全性、實時性、易用性、兼容性及縮小故障影響范圍提出了更高的要求。能耗管理系統由能耗計量裝置、數據采集器、網絡通信設備構成，系統具有數據采集、數據存儲、數據處理及分析、系統管理、系統運行狀態監控和故障診斷等功能，并能將各類數據及信息傳送到上一級信息中心。
ECS7000S能耗管理系統智能照明系統除了實現電力監控系統遙測、遙信、遙控等功能外，還能對采集的數據按照分類、分項的原則進行統計分析，生成并展示各分類、分項能耗、單位面積能耗、總能耗統計數據及相關圖表，找出高能耗點或不合理的耗能習慣，有效節約能源，為用戶進一步的節能改造或設備升級提供準確的數據依據。

三、系統功能介紹
1、實時數據采集與監控
配電箱內智能儀表通過各間隔級通信控制單元采集并發送來自生產過程的模擬量，數字量、開關量等輸入量以及其他報警事件等信息，對所采集的輸入量進行處理，并實時更新數據庫．數據庫可根據總線采集自動寫入，也可通以機交互界面添加修改側除．
2 、能耗監測顯示
( 1 ）按建筑物：把所有建筑物建成3D圖，用戶可按照建筑物類型，到樓層一房間一房間基本信息．直觀顯示此建筑物分項分類能耗情況．可監測到所計量到的房間任意時間，任意時間段的能耗情況．支持逐時，逐日，逐周、逐月、逐季，逐年監測．
( 2 ）按組織機構：采用直觀的圖形界面顯示各組織機構的用能情況，可監測到所計量到的房間任意時問，任意時問段的能耗情況．支持逐時、逐日，逐周、逐月、逐季，逐年監測．
( 3 ）按表計：根據表計名稱，表計代碼，表計類型，監測各表計任意時間、任意時間段的數據和狀態．支持逐時、逐日、逐周，逐月、逐季、逐年監測．
( 4 ）按管網，支路：根據管網、支路用能情況進行監測．
3 、遠程抄表和管理支持電、水、氣分別實現遠程自動抄表，通過可視化的界面進儲據收費與管理，旅物業管理員操作．
4 、能耗查詢分析能耗統計查詢包括： ① 建筑物基本信息查詢，包括建筑名稱、使用性質、建筑面積、樓層數、建筑物內能耗設備、計量表具等； ② 組織機構查詢； ③ 報表查詢； ④ 對比查詢； ⑤ 表計查詢； ⑥ 歷史數據查詢．支持按照區域、分項（照明，電力，空調，特殊）、分戶來查詢建筑物的能耗情況；支持自定義能耗查詢分組，用戶可以根據自己的需要，在權限范圍內，自主組合能耗查詢．建筑能耗查詢的結果可以以柱狀圖，餅狀圖、趨勢圖或各種表格的形式呈現，查詢結果可以導出為以 EXCEL/PDF等格式，方便數據的二次使用．
5 、能耗公示能耗公示展示總體用能情況與各級組織機構，單位的能耗狀況，可以通過各種統計分析圖表實時明晰狀示各級機構單位的用能狀況，以促進節能意識．
6 、能耗報警超出用能標準，會通過短信，網頁等斷報警，系統定期對各種采集量斷檢測，越限報警，并可記錄，查閱和打印．
7 、能耗診斷分析按照國家相關規定對能耗進行分類、分項分析．

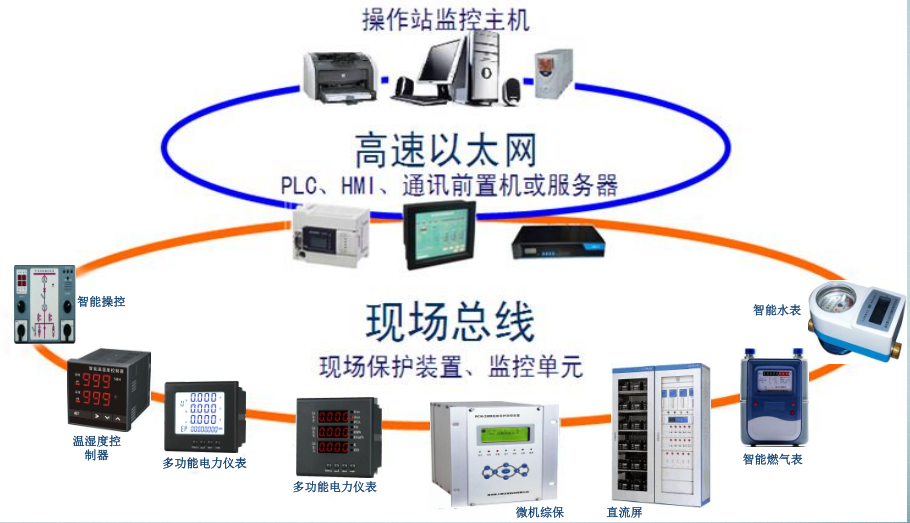

能耗管理系統智能照明系統圖例說明：
1 ．本公共建筑節能監測系統系統工程采用電能管理系統，實硯系統工程全自動化管理和建筑物節能耗能分析；
建筑物子系統由分項計量裝置、數據采集器，系統軟硬件、通訊網絡等組成；
監控系統主機設在地下一層1OKV 高壓配電室值班室．建筑物子系統能與市能耗監測中心聯網．
按電《按空調用電，照明插座用電，動力用電，特珠用電等分類設分項計量表），水，燃氣，集中供熱量．集中供冷量及其他類別采集和統計整理建筑物能耗數據．
2 ．區城之間采用光纖星型網絡結構；底層采用 MODBUS協議．RS485總線式．每個通道最多不超過2O 個智能電力設備；其體數量詳見各低壓配電系統圖．
3 ．低壓進線和聯絡柜功能儀表，實現電流，電壓．電量等模擬量采集功能，并具有IO輸入輸出接口，可擴展31次諧波監測；
低壓配電系統多功能儀表對所有回路進行三相電流，三相電壓，三相電度等模擬量進行采集；
電能表計的精確等級不低于1.0 級；配用電流互感器精確度不低于0.5 級．
4 ．變壓器溫控器，直流屏以及功率因數控制器等外接第三方系統設備預先留 MOOBUS 通訊接口；
本系統還預留第三方通訊接口；可于BAS 系統，供電局電度系統等第三方系統通訊．
更多關于ECS7000S能耗管理系統智能照明系統系統配置說明，系統價格歡迎聯系巨川電氣。
