智慧醫院智能照明控制系統方案的應用


   浙江巨川電氣科技醫院智能照明控制系統的設計方案，目前已經應用超過200萬方的醫院項目，遍布江蘇、海南、貴州、四川、黑龍江、山東、湖南、云南、甘肅、內蒙等地；在醫院智能照明方面巨川電氣不管是在智能照明系統的兼容性、穩定性、實用性都是非常好的！贏得了客戶的認可！醫院智能照明的應用：康復樓，門診樓，醫技樓，住院樓，后勤樓等廣泛應用。

真實項目案例：

四川重慶醫科大學附屬第一人民醫院

山東威海婦幼保健院項目

江蘇泰興第二人民醫院項目

貴州遵義婦幼保健院項目

貴州遵義中醫院項目

貴州遵義口腔醫院項目

海南省兒童醫院項目

黑龍江七臺河中醫院項目

黑龍江尚志市人民醫院項目

湖南懷化市第五人民醫院項目

蘭州蘭大醫院

內蒙包頭市兒童醫院

控制概述

具體方案

大堂區域

控制對象：醫院大堂照明

控制方式

中央控制：在主控中心對所有照明回路進行監控，通過電腦操作界面控制燈的開關。

定時控制：白天、傍晚、夜晚、深夜等定時控制。

可編程面板控制：通過編程的方式確定每個開關按鍵所控制的回路，單鍵可控制單個回路、多個回路。

隔燈控制：利用隔燈的方式區分照明回路，實現 1/3、2/3、3/3 照度控制。

照度控制：根據室內外的照度，自動調節大堂的照明回路。

電腦集中控制：操作人員通過電腦系統軟件看到燈具布置點位圖，可對大堂燈具進行開關、編程等邏輯控制。

反饋方式：反饋每一回路的運行與故障狀態

智能調光：醫院大堂是病人長期經過、滯留的地方，為使病人有個安定的情緒，在醫院門口不宜選擇高亮度和華麗的燈具，應該給病人創造一個安靜、舒適的環境。整個大廳的燈光由系統自動管理，系統根據大廳運行時間自動調整燈光效果。本系統利用時鐘控制器，設置白天、傍晚、夜晚、深夜等多種場景模式，將每天的工作時間根據時段劃分，按照照明回路亮暗的不同搭配組合成多種不同的燈光效果（場景模式），并存儲在可編程控制面板中，當需要改變燈光效果時，操作人員只需按一個鍵，就可以調用某一燈光場景了。

安裝智能感應系統：結合照度傳感器，可以根據室內外照度自動調節大堂內燈具的開關

當室外照度充足，自動關閉大堂大部分回路照明，以節約能源；當天氣逐漸變暗或出現暴雨天氣，室內照度變暗，可自動打開大堂照明回路，以補償照度。通過照度傳感器控制，減少了減少了工作人員的勞動強度，降低了醫院運營費用，也提高了整個醫院的智能化水平。

電腦集中控制管理：傳統學校照明電路分為眾多分路，各功能單元分布較為分散，如果要在現場進行照明的控制、巡檢很困難。通過場景控制面板或本地電腦控制終端，問題將迎刃而解。操作人員通過電腦系統軟件看到燈具布置點位圖，可對教學樓燈具進行開關、編程等邏輯控制。并對燈具進行實時監測，燈光回路信息反饋電腦界面，燈具狀態輸出。

門診候診大廳

控制對象：醫院大堂照明

控制方式

中央控制：在主控中心對所有照明回路進行監控，通過電腦操作界面控制燈的開關。

定時控制：白天、傍晚、夜晚、深夜等定時控制。

現場可編程開關控制：通過編程的方式確定每個開關按鍵所控制的回路單鍵可控制單個回路、多個回路。

照度控制：根據室內外的照度，自動調節候診大廳的照明回路。

調光控制：精心設計多種調光場景，給候診人員一種新穎的感覺。

紅外控制：在夜晚后，通過紅外對候診大廳進行實時監控，達到人來燈亮，人走燈滅的效果。

安裝智能感應系統

1、照度傳感器：候診大廳為候診人員提供一個舒適，溫馨的環境。候診大廳內燈光應多采用暖色光源，這樣能有效放松病人心情，緩解病人壓力。在室內采光好的候診區域，可以結合照度傳感器來對候診區內的燈光進行實時監控。當室外照度充足，室內采光好的地方可以關閉照明回路，以節約能源，當室外照度減弱或出現暴雨天氣時，可自動打開室內照明回路以補充室內照度。

2、移動探測模塊：候診大廳在夜晚的時候，基本沒有人員行走。可以通過紅外線實時監控。當感應到有人員，自動打開相應區域的照明，達到人來燈亮，人走燈滅的效果，充分節約能源。

護士站控制方案

控制對象：住院部護士站、門診室護士站

控制方式

中央控制：在主控中心對所有照明回路進行監控，通過電腦操作界面控制燈的開關。

定時控制：白天、傍晚、夜晚、深夜等定時控制。

現場可編程開關控制：通過編程的方式確定每個開關按鍵所控制的回路單鍵可控制單個回路、多個回路。

照度控制：根據室內外的照度，自動調節護士站的照明回路。

調光控制：精心設計多種調光場景，通過護士站的燈光效果點綴整個樓層。

紅外控制：在夜晚后，通過紅外對護士站進行實時監控，達到人來燈亮，人走燈滅的效果。

反饋方式：反饋每一回路的運行與故障狀態

智能調光：醫院護士站為醫院醫護人員為主要人員提供服務的地方。護士站在每個樓層的燈光中是最醒目的，這樣更加方便人員尋找。住院部護士站的燈光采用多種可調光光源，根據一天當中人流量的大小來進行不同的控制。白天的時候，室內外照度充足，護士站只需開啟四周暗藏燈，既美化護士站周圍環境，又方便人員尋找；傍晚時分，室內照度逐漸降低，護士站的燈光逐漸變亮，以補充室內照度；夜晚時段，室外照度較差，人員走動較為頻繁，此時護士站的燈光為最亮，方便人員問詢，也通過護士站的燈光效果，點亮了整個樓層，讓住院的病人和家屬也能感受到醫院的溫馨；在深夜后，為不影響病人休息，可關閉醫護站大部分照明回路，只開啟部分暗藏燈，這樣人員夜起也不會太刺激。

可編程面板：可編程控制面板位置放在護士站內，既方便操作人員操作，又不會被人員亂按，減少誤操作。

智能感應：還可以結合照度傳感器對護士站的燈光進行實時的監控，這樣白天如出現暴雨等情況室內照度迅速降低，系統將自動調節護士站的燈光亮度，以補充室內照度。

住院部

控制對象：住院部照明、VIP病房照明

控制方式

中央控制：在主控中心對所有照明回路進行監控，通過電腦操作界面控制燈的開關。

現場可編程開關控制：通過編程的方式確定每個開關按鍵所控制的回路單鍵可控制單個回路、多個回路。

照度控制：根據室內外的照度，自動調節住院部的照明回路。

調光控制：精心設計多種調光場景，滿足各種情況下對燈光的需要。

無線觸摸屏控制：通過無線觸摸屏控制整個房間的燈光、窗簾和電器設備。

智能感應

白天的時候，可結合照度傳感器，根據室內外照度，對病房內的燈光進行控制，使病房內保持一個恒定的照度。當室外照度充足，靠窗的照明回路采光好，可關閉或調暗燈光，以節約能源，對于遠離窗戶的照明回路，可梯度式增加燈光亮度，以補充照度。在夜晚時，大部分病人入睡，可關閉所有的照明回路，僅開啟每個病床下的夜燈，既不影響病人休息，又為病人夜起和醫護人員工作提供基本的12照度。

可編程智能面板

VIP病房精心設計多種燈光場景，采用無線觸摸屏控制整個房間內的燈光、窗簾以及客房內電器設備。當病人需要收看電視時，在觸摸屏上輕輕點下電視模式，電視自動打開，窗簾自動拉上，室內燈光逐漸變亮。當病人需要欣賞戶外景觀，在觸摸屏上輕輕點下，窗簾自動打開，室內燈光逐漸變暗，以節約能源。當客人需要休息時，在觸摸屏上輕輕點下睡眠模式，室內燈光逐漸變暗直至完全熄滅，此時夜燈開啟，以備客人夜起或醫護人員為病人服務所需。

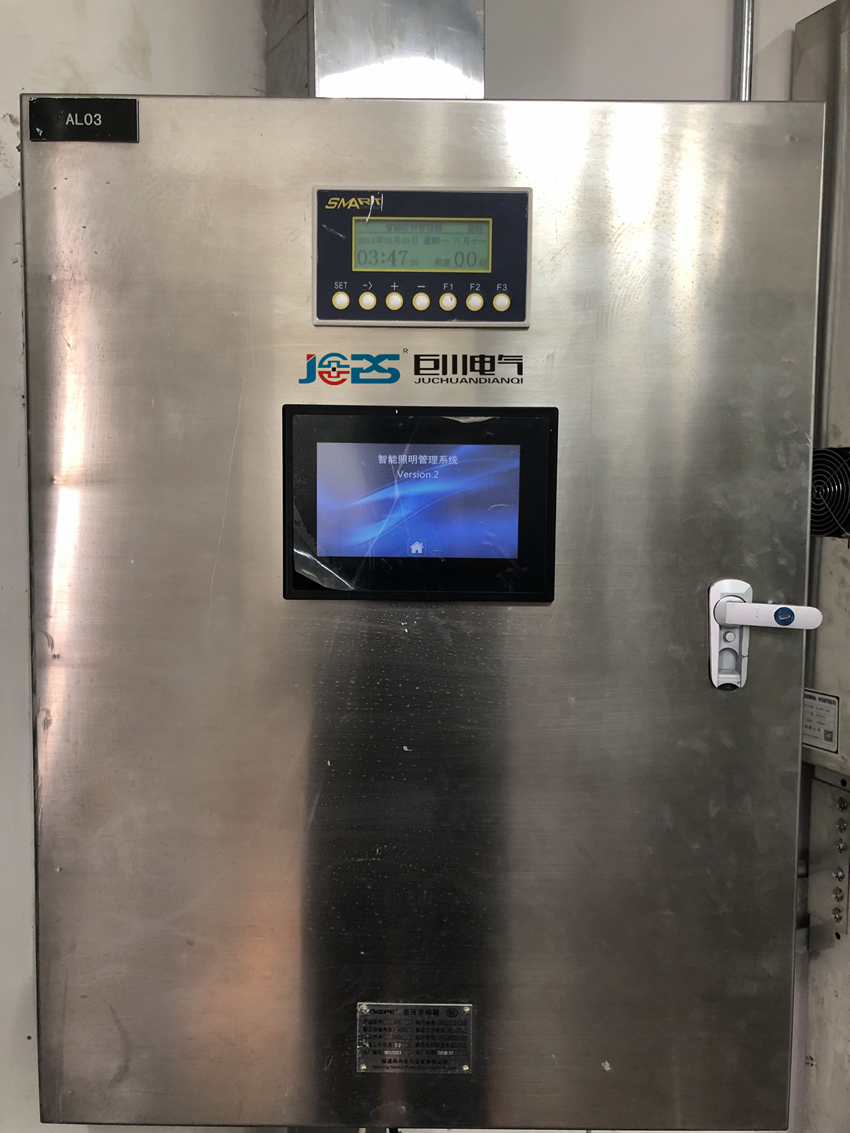

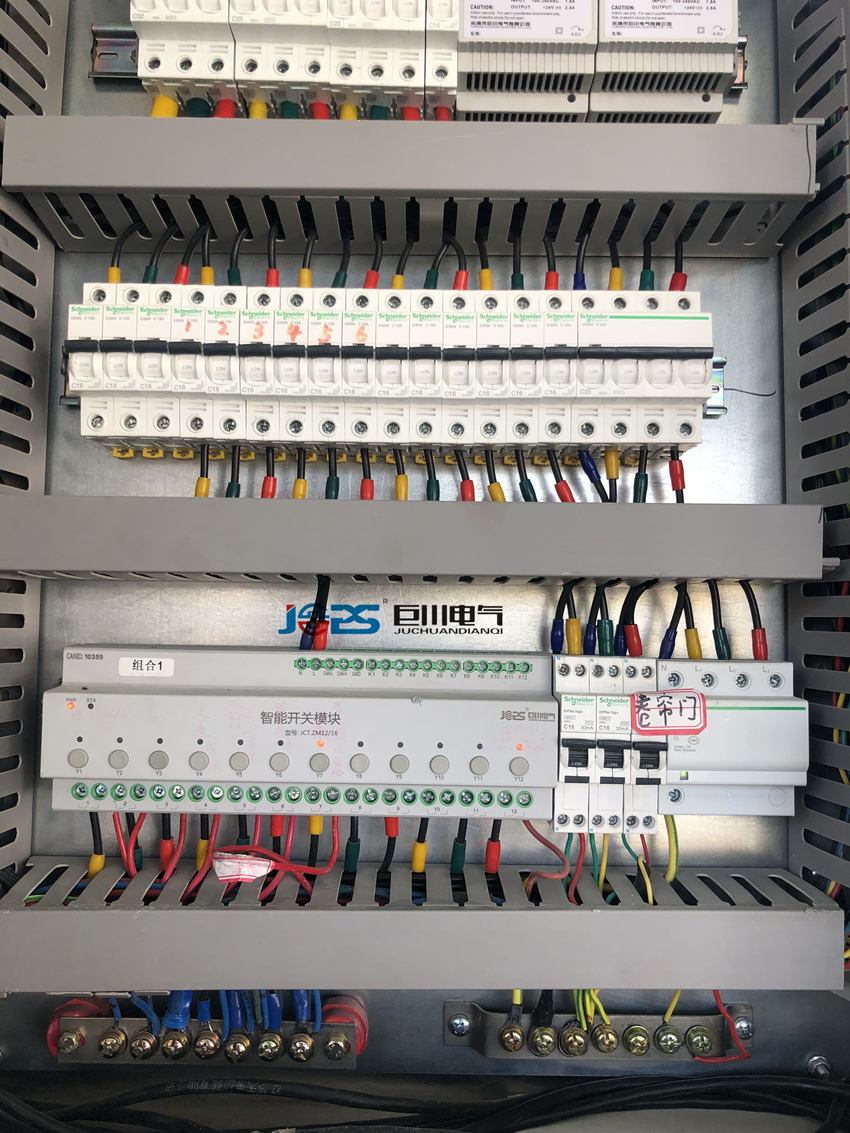

智能照明配電箱安裝圖：

公共區域照明控制方案

控制對象：走廊、電梯廳、衛生間

控制方式：場景控制、傳感控制、定時控制

走廊照明

智能照明系統可以設置1/2，1/3場景，根據現場情況自由切換。

也可以設置時間控制，在白天的時候，室外日光充足，只需要開啟1/2或1/3場景模式，在傍晚的時候，室外日光逐漸降低，這是人流量也是一天中最高的時候，走廊燈應該全部打開，等到深夜的時候，人流量非常小，為不影響病人休息，可關閉公共照明回路，只開啟扶手暗藏燈。這樣最大限度的節約了能源。

結合照度傳感器，可以更加有效的管理走廊的照明回路。在白天的時候，當室外照度充足，在室內采光好的區域，可以關閉照明回路，以節約能源。當出現暴雨等天氣，照度下降，可自動打開室內照明回路，補充室內照度。對于一些深夜后，人員走動較少的公共區域，在深夜后把公共照明全關，以節約能源，并采用移動探測模塊對走道進行實時監控，達到人來燈亮，人走燈滅的效果。

公共衛生間照明

根據設置不同的時間設定自動開啟或關閉燈具，如： 白天時間，智能照明控制系統將為各個衛生間自動關閉燈管；晚上時間，系統自動開啟全部衛生間燈管。

入口處裝置智能開關面板，可根據實際需要靈活控制燈管開關

衛生間內的燈光在深夜后，也可以采用移動探測模塊控制，達到人來燈亮，人走燈滅的效果。這樣避免了衛生間內燈光常亮給醫院帶來不必要的能耗。
