AZY-K說明書AZY-K-6/16智能照明模塊控制  AZY-K說明書AZY-K-6/16智能照明模塊控制

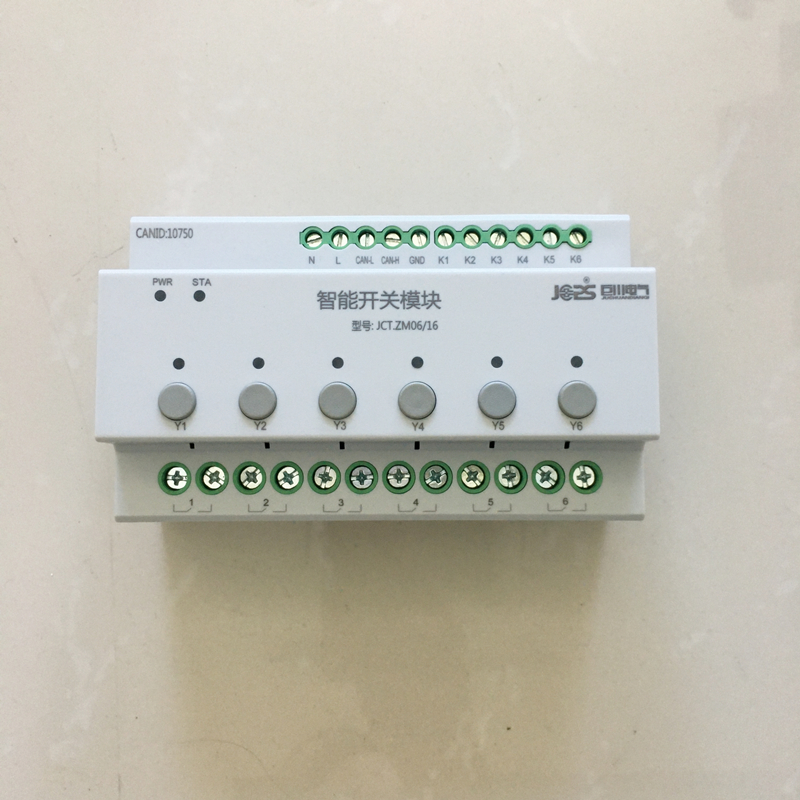

一、 巨川電氣 AZY-K-6/16 智能照明模塊控制系統概述
巨川電氣智能照明控制模塊面板，包含2鍵、4鍵、6鍵、8鍵、12鍵等類型，通訊采用E-BUS總線通訊方式，自帶場景控制，適合智能開關模塊與智能調光模塊等配合使用，具有遠程編程和管理功能。智能照明控制系統是利用先進電磁調壓及電子感應技術，以公共照明統一格智能為平臺，對供電進行實時監控與跟蹤，自動平滑地調節電路的電壓和電流幅度，改善照明電路中不平衡負荷所帶來的額外功耗，提高功率因素，降低燈具和線路的工作溫度，達到優化供電目的的照明控制系統。
二、 巨川電氣 AZY-K-6/16 智能照明模塊控制系統開、單關、單開/關、短按/長按等
每回路最大負載容量：20A
機械式自鎖型繼電器即使在斷電的情況下也保持原有的開關狀態
繼電器即使在閉合的狀態下也不消耗電能，更利于節能
繼電器壽命：大于10萬次
具有網絡控制和手動控制兩種控制模式
最多可存儲200個場景，場景運行時間0-9999秒
具備多回路順序延時啟動功能避免同時啟動對電網的沖擊
模塊發生故障時具有手動復位按鈕
具有LED顯示回路的狀態及模塊的狀態功能
每個回路、場景、區域、序列都有備注信息
具有本機編程和測試功能
具有遠程編程和檢測功能
可向總線輸送電源
具有手動控制按鈕，在網絡故障時可手動控制回路的開關
執行場景命令后立即向監控中心返回各個回路的實際電流值
具有壞燈檢測功能
每一個場景都具有啟用（Enable）和屏蔽（Disable）
三、 巨川電氣 AZY-K-6/16 智能照明模塊控制系統

       控制器是一種面向建筑電氣設備的成套電氣控制裝置，它采用先進的計算機嵌入技術，可實現各種復 雜控制方式。具備對電氣設備全面的控制和保護功能，囊括了所有類型建筑電氣設備的控制方式，利用可編程技術可以根據需要隨時調整控制方式，獨立的專業控制方式轉換、精確的分時段精確控制，可達到顯著的節能效果。AZY-K說明書AZY-K-6/16智能照明模塊控制輸入電壓：DC24V
總線耗電：30mA/DC24V
按鍵數：2、4、6、8、12
環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93
5. 外形尺寸：86mm×86mm×35mm
6. 重量：0.3kg

別墅方案設計
1、設計目的
通過基于先進的松下FULL-2WAY智能總線的智能照明控制系統網絡，對燈光、電器、窗簾等進行智能控制
，并采用方便、先進、豐富的控制方式，創造一個溫馨舒適、健康節能、先進高尚的生活環境，在經濟、
實用的同時，充分享受到現代科技給業主帶來的方便與精彩。
2、設計思想
可靠性——規范化設計、選型，備用線纜、通道；
先進性——充分采用發揮FULL-2WAY總線系統最新技術及產品優勢；
個性化與通用化相結合——簡單、通用、易懂的方式實現所有普通及特殊功能；
靈活性——系統硬件及軟件易于改變與擴展；
易維護性——輸出模塊采用集中導軌式安裝，并設置手動功能。
　　所有控制區域的燈光回路可實現時間順序控制、計算機監控、液晶觸摸屏控制、現場面板控制及遙控
等智能化控制方式。
3、設計依據
建筑智能化系統工程設計管理暫行規定 （建設部1997-290）
民用建筑電氣設計規范 （JCJ/T16-92）
智能建筑設計標準（DBJ-08-47-95）
高層民用建筑設計防火規范 （GB50045-95）
裝修圖紙
電氣圖紙。
